【技術資料】Supermicroサーバ 「MegaRAID Configuration Utilityを使ったRAID構成」 ガイド

SupermicroサーバでMegaRAID Configuration Utility を使ってRAIDを構成する方法をご紹介します。

<MegaRAID Configuration Utility(Ctrl+R)を使ったRAID構成>

起動画面で「Ctrl」キー+「R」キーを押して、MegaRAID Configuration Utilityを起動します。

mega_raid_01

対象のRAIDカード上で「F2」キーを押します。

mega_raid_02

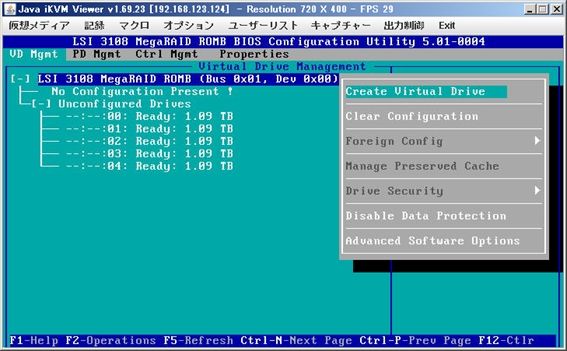

メニューが表示されるので「Create Virtual Drive」を選択します。

mega_raid_03

RAIDレベルを選択するため、「RAID Level」項目でEnterキーを押します。

mega_raid_04

【RAID-5を構成する場合】

リストより「RAID-5」を選択します。

mega_raid_05

「↓」キーを押すと使用する物理Driveの選択画面に移るので、使用する物理ドライブを選択します。
※選択したいDriveの所で「スペース」キーを押して選択します。

mega_raid_06

mega_raid_07

Drive選択が完了しましたら「↓」キーを押して論理ドライブの容量(Size)を指定します。
※必要に応じて変更してください。

容量指定が終わったら、何度か「Tab」キーを押して、「OK」のところで「Enter」キーを押します。

mega_raid_08

初期化のメッセージがでますので「OK」を押して下さい。

mega_raid_09

完了すると「Virtual Drives」の項目に作成した論理ドライブが表示されます。
※[+]になっているところは「→」キーを押すと展開されます。

mega_raid_10

以上で、RAID-5構成は完了です。

【RAID-10を構成する場合】

リストより「RAID-10」を選択します。

mega_raid_11

「RAID-5」と同様に使用するドライブを選択(「スペース」キーで選択)し、OKを押します。

mega_raid_12

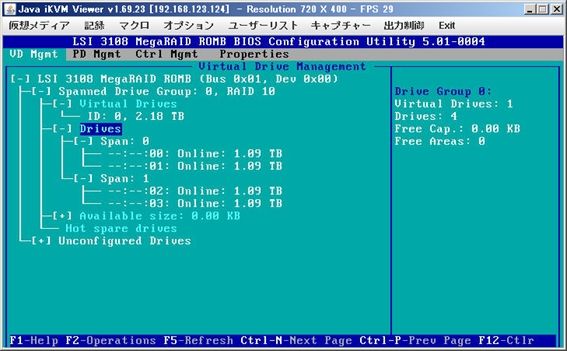

mega_raid_13

以上で、RAID-10構成は完了です。

【ホットスペアを作成する場合】

ホットスペアを作成したい「Drive Group」上で「F2」キーを押します。 メニューから「Manage Ded. HS」を選択します。

mega_raid_14

ホットスペアにしたいドライブを選択(「スペース」キーで選択)します。

mega_raid_15

完了しますと「Hot spare drives」項に[+]が付きます。

mega_raid_16

以上です。

【ご注意】

このガイドに含まれる情報はSuper Micro Computer, Inc.およびJBグループの正式な検査機関には未提出で、現状のまま提出するものです。これらの情報は、資料作成時における最新情報をご参考のために提供することを目的として記載されており、Super Micro Computer, Inc.およびJBグループは、情報の正確性、完全性または有用性について何ら保証するものではありません。この情報の利用や技術の実行は、お客様の責任で行ってください。ガイド中の各事項は、それぞれ特定の環境でのその正確さについて再チェックを行っていますが、他の環境で同様の結果が得られるという保証はありません。これらの技術を個々の環境に適用する場合は、各々のリスクにおいてこれを行ってください。
